МЕХАНИЧЕСКИЕ ФИЛЬТРЫ СЕРИИ BIG BLUE, BIG CLEAR.



логотип pentek В зависимости от предполагаемых функций и размера фильтра с колбой серии BIG BLUE, BIG CLEAR возможно применение различных типов сменных элементов- картриджей высотой 10 и 20 дюймов.
Некоторые разновидности картриджей с рабочей всасывающей боковой поверхностью (например, DGD, WP, CP) позволяют применять 10" для 20" корпусов путём соединения их через куплер.

Механической очистки лепестковые. Серия R (полиэстер).

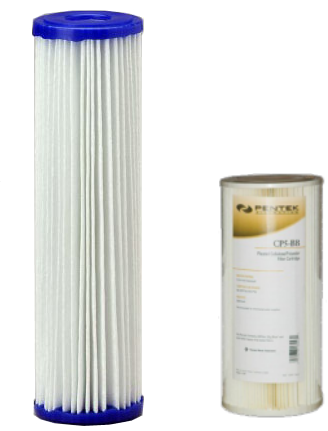

картриджи серии R

Преимуществом лепестковых конструкций является увеличенная площадь фильтрующей поверхности при стандартных габаритных размерах. Лепестковые фильтрующие элементы серии R изготовлены из прочного полиэстера, что позволяет применять их в разнообразных системах очистки воды. У 10-дюймового картриджа площадь фильтрующей поверхности составляет более 0,38 м 2 , а у картриджа повышенного диаметра BB – более 1,54 м 2 .
Лепестковая конструкция выбрана для элементов этой серии в целях повышения рабочего ресурса картриджей. Фильтрующий материал устойчив к воздействию бактерий и большинства химикатов, что делает эти картриджи удачным выбором для фильтрации воды из скважин и использования в промышленных целях при невысоких требованиях к объемам расхода воды.
Особенность картриджей серии R – возможность многоразового использования. В случае если поры картриджа со временем забиваются механическими частицами, можно достать его из колбы, смыть грязь под струей воды и вернуть на место.
Рекомендуется проводить такую процедуру не более четырех раз, после чего следует заменить картридж на новый.

Конструкция.



Фильтрующий материал размещен в виде лепестков вокруг центрального сердечника, обеспечивающего жесткость конструкции. Наконечники фиксируют все элементы и одновременно формируют поверхности уплотнения (дополнительная прокладка при установке в колбу не требуется). Для уменьшения внутренних утечек и повышения эффективности фильтрации конструкционные швы акустически сварены.

Материалы:



  • фильтрующий материал - нетканый полиэстер;

  • наконечники - винил-пластизол;

  • сердечник - полипропилен.



Механической очистки лепестковые. Серия CP (целлюлоза с полиэстером).

Лепестковые фильтрующие элементы серии CP изготовлены из пропитанной специальным составом целлюлозы, комбинированной с волокнами полиэстера. Такое уникальное сочетание материалов обеспечивает более высокое качество очистки по сравнению с обычными фильтрами из целлюлозы.
Кроме того, повышается ресурс картриджей и предельно снижается падение давление при повышенных потоках воды.
Суммарная площадь фильтрации составляет около 0,4-1,54 2, задерживают до 88% частиц заданного размера.
Картриджи серии CP имеют цветовую кодировку модификаций в зависимости от фильтрующей способности (номинального размера частиц): черный – 1 мкм; белый – 5 мкм; синий – 10 мкм.


Механической очистки полипропиленовые. Серия DGD (двойной полипропилен).

картриджи серии DGD

Фильтрующие элементы серии DGD изготовлены из чистого 100 % полипропилена. Они предназначены для очистки воды от механических примесей и обладают высокой устойчивостью к воздействию бактерий и химикатов.
Пригодны к использованию как в бытовых целях, так и в муниципальных и коммерческих системах очистки воды. Картридж состоит из двух слоев, вложенных один внутрь другого.
Внешний слой (префильтр) предназначен для фильтрации частиц более крупного размера, а внутренний слой (постфильтр) – для фильтрации более мелких частиц. За счет такой усовершенствованной конструкции способность картриджа удалять механические примеси в три раза выше, чем у обычных фильтрующих элементов.
Больший диаметр префильтра снижает фильтрационную нагрузку на постфильтр, увеличивая тем самым скорость его работы. Эффективная глубина фильтра увеличена на 233 % по сравнению с простыми полипропилено- выми или лепестковыми картриджами.
Каждый из слоев изготовлен таким образом, что плотность волокон полипропилена возрастает от внешней поверхности к внутренней. Это обеспечивает постепенную фильтрацию сначала более крупных, а затем более мелких частиц, благодаря чему улучшается качество процесса водоочистки.
Сам картридж служит намного дольше по сравнению с картриджами, имеющими однородную структуру. Полипропиленовые волокна не привносят в воду дополнительных привкусов, запахов и окрашенности.

Конструкция.



Картридж состоит из двух слоев, вложенных один внутрь другого. В каждом слое волокна фильтрующего материала сплетены специальным образом, обеспечивая рост плотности волокон от внешней поверхности к внутренней. Жесткость конструкции достигается за счет формы плетения, создающего твердую матрицу. Фильтрующий материал - волокона полипропилена.

Механической очистки полипропиленовые. Серия WP-BB (полипропиленовая нить).

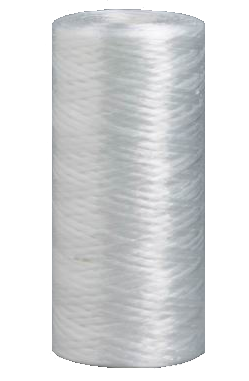

картриджи серии WP

Фильтрующие элементы серии WP-BB изготовлены из нити волокнистого полипропилена, намотанной на твердый полипропиленовый сердечник. Эти картриджи могут использоваться для удаления механических загрязнений, таких, как песок, ржавчина, осадок. Элементы этих серий обладают высокой устойчивостью к воздействию большинства кислот, щелочей, агрессивных жидкостей и газов, что делает их идеальным и недорогим средством очистки воды как в бытовых и коммерческих системах очистки воды, так и для фильтрации других жидкостей в промышленных целях и для нужд сельского хозяйства.
Конструкция этих фильтров благодаря точной и плотной намотке обеспечивает большую площадь фильтрующей поверхности, в результате чего достигается увеличенный ресурс картриджей и более высокая эффективность фильтрации по сравнению с обычными нитяными картриджами.
Фильтрующие элементы этой серии способны противостоять высокой температуре (до 73,9 0C), что допускает их применение для очистки горячей воды с минимальным падением давления на фильтре. Полипропиленовые волокна не привносят в воду дополнительных привкусов, запахов и окрашенности, а также обладают высокой устойчивостью к воздействию бактерий и химикатов.

Конструкция.



Фильтрующий элемент представляет собой намотанную на твердый полипропиленовый сердечник нить из волокнистого полипропилена.

Материалы:



  • фильтрующий материал - волокнистая полипропиленовая нить;

  • наконечники - твердый полипропилен.

Серия GAC (гранулированный уголь).

картриджи серии GAC

Фильтрующие элементы серии GAC изготовлены из гранулированного активированного угля, они предназначены для устранения органических и хлорорганических примесей. Пригодны к использованию как в бытовых целях, так и в муниципальных и коммерческих системах очистки воды.
Данные фильтрующие элементы сконструированы таким образом, что вода проходит целиком через весь фильтрующий элемент, в течение максимального времени оставаясь в контакте с углем, что обеспечивает максимальный уровень поглощения загрязнений, внутренний расширитель препятствует потоку воды в обход капсулы с углем. В фильтрующий элемент встроен 20-микронный постфильтр для удаления микрочастиц угля и прочих механических загрязнений.

Конструкция.



Фильтрующий материал (гранулированный активированный уголь) расположен внутри полистиренового внешнего корпуса. Полистиреновые наконечники фиксируют фильтрующий материал, полипропиленовый постфильтр.

Материалы:



  • фильтрующий материал - гранулированный активированный уголь;

  • наконечники - полистирен;

  • внешний корпус - полистирен;

  • постфильтр - вспененный полипропилен;

  • расширитель - полиэстер;

  • уплотнитель - Buna-N, сантопрен.

Серия NCP (полиэстер с гранулированным углем).

картриджи серии NCP

Фильтрующие элементы серии NCP изготовлены из лепесткового полиэстера, пропитанного углем. В отличии от фильтрующих материалов, использующих целлюлозу. На поверхности лепестков сменных элементов NCP не происходит размножения бактерий и формирования характерной биопленки, что позволяет использовать эти элементы для фильтрации слабо-хлорированной, не-хлорированной воды и воды из скважин.
За счет лепестковой конструкции площадь фильтрации увеличивается, что позволяет увеличить срок службы элемента и уменьшить потерю давления.
Помимо устранения механических загрязнений размером частиц до 10 мкм, фильтрующий элемент также избавит вас от хлора, нежелательных запахов и неприятного вкуса.
Сменные фильтрующие элементы данного типа являются великолепными постфильтрами и могут с успехом применяться для систем обратного осмоса и систем по очистке воды из скважин при малых расходах воды.

Конструкция.



Фильтрующий материал размещен в виде лепестков вокруг центрального сердечника, обеспечивающего жесткость конструкции. Внешняя сетка помогает сохранять равномерный интервал между лепестками картриджа при высоких скоростях потока, а также при резких изменениях скоростей потока. Наконечники фиксируют все элементы и одновременно формируют поверхности уплотнения.

Материалы:



  • фильтрующий материал - лепестковый полиэстер с порошковым углем;

  • наконечник - винил-пластизоль;

  • внешний корпус - полистирен;

  • сердечник - полипропилен;

  • внешняя сетка - полиэтилен.

Серия CC (гранулированный кокосовый уголь).

картриджи серии CC

Фильтрующие элементы серии СC содержат кокосовый гранулированный активированный уголь, за счет чего имеют больший (по сравнению с картриджами GAC) ресурс по хлору, они высокоэффективны для удаления вредных органических соединений, таких как тетрагалоэтилены и тригалогенметаны.
Пригодны к использованию как в бытовых целях, так и в муниципальных и коммерческих системах очистки воды.
Данные фильтрующие элементы сконструированы таким образом, что вода проходит через весь фильтр, в течение максимального времени оставаясь в контакте с углем, за счет чего достигается максимальная степень очистки.
В фильтрующий элемент встроен 20-микронный постфильтр для удаления микрочастиц угля и прочих механических загрязнений.

Конструкция.



Фильтрующий материал (кокосовый гранулированный активированный уголь) расположен внутри полистирено- вого внешнего корпуса. Полистиреновые наконечники фиксируют фильтрующий материал, полипропиленовый постфильтр.

Материалы:



  • фильтрующий материал - кокосовый гранулированный активированный уголь;

  • наконечник - полистирен;

  • внешний корпус - полистирен;

  • постфильтр - вспененный полипропилен;

  • расширитель - полиэстер;

  • уплотнитель - Buna-N, сантопрен.

Серия EP/EPM (прессованный уголь).

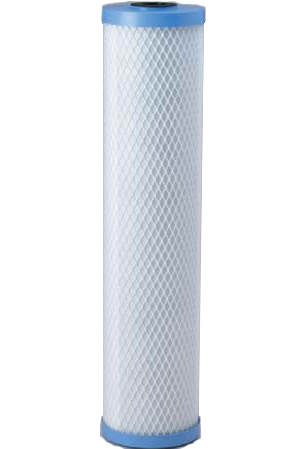

картриджи серии EP

Сменные фильтрующие элементы EP служат для улучшения вкуса и запаха воды, имеют увеличенный ресурс по хлору благодаря запатентованному процессу изготовления фильтрующих элементов. Конструкция сменного элемента позволяет использовать картридж до полного истощения абсорбционной способности, что позволяет максимально использовать фильтрующую способность угля.
Универсальные сменные фильтрующие элементы серии EPM являются модификацией серии EP. Запатентованный процесс изготовления фильтрующих элементов позволяет добиться степени очистки в 10 мкм, при этом высоко-пористая конструкция удерживает сменный элемент от засорения до полного истощения абсорбционной способности, что позволяет максимально использовать фильтрующую способность угля.
Уникальная технология изготовления и специальная структура угля дает преимущество при фильтрации хлора, по сравнению с другими 10-микронными угольными сменными элементами, причем потеря давления внутри сменного элемента незначительна.
Сменные элементы серии EPM сочетают увеличенный срок службы прессованного угольного блока с высокой фильтрационной способностью.

Конструкция.



Фильтрующий материал состоит из прессованного угольного блока, внешняя полипропиленовая оболочка фиксирует угольный блок и играет роль пре-фильтра грубой механической очистки, сердечник обеспечивает жесткость конструкции. Наконечники фиксируют все элементы.

Материалы:



  • фильтрующий материал - прессованный активированный уголь;

  • наконечники - полипропилен;

  • внешняя оболочка - полипропилен;

  • уплотнитель - Buna-N, сантопрен;

  • внешняя сетка - полиэтилен.

Серия RFC (гранулированный уголь).

картриджи серии RFC

Сменные фильтрующие элементы серии RFC предназначены как для фильтрации жидкостей, так и для фильтрации газов. Данные фильтрующие элементы имеют пористую внешнюю оболочку, задерживающую частички размером до 70 мкм (номинал 25 мкм для элементов диаметром 114 мм) и пористый сердечник, способный задерживать частички размером до 7 мкм, внутренняя полость заполнена гранулированным активированным углем.
Подобная конструкция позволяет распределить поток воды на всю поверхность угля, по этой причине фильтрующие элементы данной серии способны обеспечивать фильтрацию больших потоков воды.
При фильтрации газов сменные элементы серии RFC удаляют хлор и газы, содержащие соединения хлора, пары нефтепродуктов, пары воды и мелкие воздушные взвеси. Большинство испарений конденсируются в фильтрующем элементе и стекают к его основанию. Активированный уголь чрезвычайно эффективно поглощает пары нефтепродуктов, табачный дым и водяные пары, которые могли просочиться через внешнюю оболочку. Внутренние слои фильтрующего элемента задерживают частицы размером до 7 мкм (номинал 25 мкм для элементов диаметром 114 мм) и являются великолепным средством очистки воздуха. Полипропиленовые наконечники и сердцевина прочны и не подвержены коррозии.
Данные фильтры способны также удалять органические соединения из растворов кислот, щелочей, гальванических и углеводородных жидкостей.

Конструкция.



У всех сменных фильтрующих элементов серии RFC диаметром 69 мм внешняя оболочка пористая (задерживает частицы до 70 мкм), наконечники из полипропилена, пористый сердечник (задерживает частицы до 7 мкм) обер- нут полипропиленом. Фильтрующие элементы диаметром 114 мм имеют пористую внешнюю оболочку и сердечник, включающий в себя полипропиленовую нить, и способны задерживать частицы размером до 25 мкм. Внутренняя полость картриджей, заполнена гранулированным активированным углем.

Материалы:



  • внешняя оболочка - пористый полиэтилен высокой плотности;

  • наконечники - полипропилен;

  • уплотнители - Buna-N;

  • нить обмотки - полипропилен;

  • внутренняя часть - полипропилен, гранулированный активированный уголь.

Сменные фильтрующие элементы содержат небольшое количество мелких угольных частичек (очень тонкая угольная пыль), поэтому новый сменный элемент сразу после установки необходимо промыть достаточным количеством воды.

Картриджи механической очистки высотой 10".



Цены на изделия указаны в USD по курсу ЦБ на день оплаты.


  Артикул Наименование Материал Степ. фильтрации мкм Поток л/мин / при потерях давления бар Диапазон температур 0C Цена, $.
155184-43 CP5-BB гофрированная целлюлоза 5 76/0,1 4,4 - 52 19
155101-43 R30-BB гофрированный полиэстэр 30 38/0,1 4,4 - 52 22
155053-43 R50-BB гофрированный полиэстэр 50 38/0,1 4,4 - 52 17
155359-43 DGD 2501 вспененный полиэстэр 25/01 38/0,1 4,4 - 63 17
155357-43 DGD 5005 вспененный полиэстэр 50/05 38/0,1 4,4 - 63 17
155355-43 DGD 7525 вспененный полиэстэр 75/25 38/0,1 4,4 - 63 17
WP .5BB97P WP .5BB полиэстер, намотка 0,5 38/0,3 4,4 - 74 24
WP1BB97P WP1BB полиэстер, намотка 1 57/0,3 4,4 - 74 23
WP5BB97P WP5BB полиэстер, намотка 5 76/0,2 4,4 - 74 23
WP10BB97P WP10BB полиэстер, намотка 10 76/0,1 4,4 - 74 22
WP25BB97P WP25BB полиэстер, намотка 25 76/0,1 4,4 - 74 22
WPX100BB97P WPX100BB полиэстер, намотка 100 151/0,6 4,4 - 74 21

Картриджи механической очистки высотой 20".



Цены на изделия указаны в USD по курсу ЦБ на день оплаты.



  Артикул Наименование Материал Степ. фильтрации мкм Поток л/мин / при потерях давления бар Диапазон температур 0C Цена, $.
155360-43 DGD 2501-20 вспененный полиэстэр 25/01 76/0,1 4,4 - 63 32
155358-43 DGD 5005 -20 вспененный полиэстэр 50/05 76/0,1 4,4 - 63 31
155356-43 DGD 7525 -20 вспененный полиэстэр 75/25 76/0,1 4,4 - 63 31
355222-43 WP1BB20 полиэстер, намотка 1 114/0,4 4,4 - 74 56
355223-43 WP5BB20 полиэстер, намотка 5 151/0,4 4,4 - 74 52
355225-43 WP25BB20 полиэстер, намотка 25 151/0,4 4,4 - 74 51
155428-43 ECP5-20BB гофрированная целлюлоза 5 76/0,1 4,4 - 52 35
155430-43 R30-20BB гофрированный полиэстэр 30 76/0,1 4,4 - 52 43
WPX100BB20P WPX100BB20 полиэстер, намотка 100 246/0,6 4,4 - 74 40

Картриджи с активированным углем высотой 10".



Цены на изделия указаны в USD по курсу ЦБ на день оплаты.


  Артикул Наименование Материал Степ. фильтрации мкм Поток л/мин / при потерях давления бар Диапазон температур 0C Емк. по св. хлору, л / при потоке л Цена, $.
155398-43 NCP-BB полиэстэр/ актив. уголь 10 30/0,1 4,4 -65,6 45000/7,6 30
155153-43 GAC-BB гранул. актив. уголь - 7,6/0,2 4,4-52 47000/7,6 36
155548-43 EP-BB прес. актив. уголь 5 7,6/0,11 5-83 41600/7,6 38
155141-43 RFC-BB прес. актив. уголь 25 7,6/0,02 4,4-52 132500/7,6 50

Картриджи с активированным углем высотой 20".



Цены на изделия указаны в USD по курсу ЦБ на день оплаты.


  Артикул Наименование Материал Степ. фильтрации мкм Поток л/мин / при потерях давления бар Диапазон температур 0C Цена, $.
155382-43 NCP-20BB полиэстэр/ актив. уголь 10 38/0,1 4,4 -65,6 76000/15 58
155249-43 GAC 20-BB гранул. актив. уголь - 15/0,3 4,4-52 113000/15 79
155583-43 EP 20-BB гранул. актив. уголь 5 15,1/0,17 5-83 151400/15,1 74
155247-43 RFC20-BB гранул. актив. уголь 25 11,4/0,01 4,4-52 378500/15,1 98

Специальные картриджи для корпусов Big Blue. Высота 20".



Цены на изделия указаны в USD по курсу ЦБ на день оплаты.


  Артикул Название назначение Макс. поток л/мин Макс/ёмкость/ Диапазон температур 0C Цена, $.
155263-03 RFFE 20-BB удал. железа из воды при конц. до 3 мг/л 23 100750/мг 4,4-37,8 130
155321-43 WS 20-BB умягчение воды 8,5 291г CaCO3 4,4-37,8 69
155596-03 OAC-20BB удаление нефтепродуктов 38 2,25кг 4,4-52 137

  Прайс-лист ВТ Инжиниринг-Н, аэрация, механические фильтры, осмос.

Перейти на вкладку "механические фильтры Big Blue".


Перейти на вкладку "механические фильтры".



При изготовлении данной страницы сайта использованы материалы нашего сервис-партнёра: компании "Водная техника".
