ТРУБОПРОВОДНАЯ АРМАТУРА GENEBRE.

Компания "ВТ инжиниринг-Н" реализует развёрнутый модельный ряд трубопроводной арматуры Genebre (Испания), включающий в себя поворотные затворы, чугунные и нержавеющие обратные клапаны, клиновые муфтовые и фланцевые задвижки из бронзы и чугуна, фланцевые и приварные компенсаторы из нержавеющей стали.

ЗАТВОР МЕЖФЛАНЦЕВЫЙ ДИСКОВЫЙ ПОВОРОТНЫЙ, СЕРИЯ 2103.

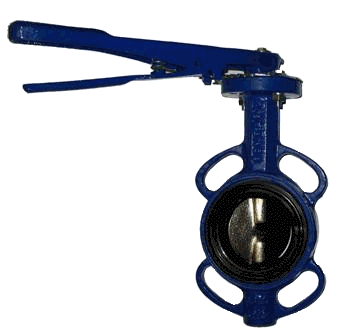

logo_genebre Затвор дисковый поворотный Genebre

Дисковые поворотные затворы с ручкой, межфланцевые. серия 2103 предназначены для закрывания, открывания или ручного регулирования потоков питьевой, технической морской воды или других неагрессивных жидкостей, а также воздуха в трубопроводах. Обеспечивают полную герметичность в обоих направлениях.

Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16.

Уплотнение корпуса -EPDM.

Диск выполнен из чугуна марки GGG-40 с шаровидным графитом.

Возможен монтаж привода согласно нормам ISO 5211 – DIN 3337.

Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1).

Окрашен методом эпоксидного напыления.

Максимальная рабочая температура 120°C.

Конструкция состоит из корпуса, зажимаемого между фланцами трубопровода и поворотного диска, который приводится в движение ручкой с фиксатором.
Фиксатор позволяет устанавливать диск в любых промежуточных положениях – от полного открытия до полного закрытия. Изменение положения осуществляется путем нажатия ручки фиксатора и поворота ее в требуемом направлении.
Поворотный затвор можно монтировать на трубопроводе в любом положении. Его монтаж осуществляется при помощи фланцев. Затвор зажимается между фланцами и скрепляется болтами.
Дисковый затвор всегда нужно монтировать в полуоткрытом положении, при монтаже в закрытом- диск может заблокироваться, что ведёт к деформации прокладки и течи затвора.
Гайки крепёжных болтов следует затягивать постепенно, до контакта металла корпуса к металлу фланца.

СТОИМОСТЬ ЗАТВОРОВ МЕЖФЛАНЦЕВЫХ ДИСКОВЫХ ПОВОРОТНЫХ С ДИСКОМ ИЗ ЧУГУНА 2103.



Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

  Артикул Температура °C R PN Цена
2103 09 120 2" PN16 28,7
2103 10 120 2 1/2" PN16 35,3
2103 11 120 3" PN16 39
2103 12 120 4" PN16 41,3
2103 13 120 5" PN16 50
2103 14 120 6" PN16 60
2103 16 120 8" PN16 85
2103 18 120 10" PN16 162

В случае, если затвор монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.






ФЛАНЦЕВЫЕ КЛИНОВЫЕ ЗАДВИЖКИ ИЗ ЧУГУНА GGG40.



logo_genebre Задвижка фланцевая Genebre

Задвижка с обрезиненным клином/EPDM,модель 2102, относится к перекрывающей-запорной арматуре, при этом направление возвратно-поступательных движений запорного штока направлено перпендикулярно направлению потока протекающей среды. Как и шаровые краны , клиновые задвижки предназначены главным образом для работы в крайних положениях, открывая или перекрывая поток полностью, возможно и "дросселирование", но кратковременно. В числе главных преимуществ: простота конструкции, надёжность и малое гидравлическое сопротивление (как правило имеют полнопроходное исполнение), что необходимо для сред с высокой скоростью течения (магистральные и высоконапорные трубопроводы и т.д.).

Задвижка с эластичным запором сделана из чугуна марки GGG-40. Клин с не выдвижным штоком покрыт EPDM .

Соответствует нормам DIN 3352.

Расстояние между фланцами согласно нормам DIN 3202 F4.

Фланцевые соединения согласно нормам DIN 2501 PN 16.

Сфера применения : вода.

Полнопроходная с минимальной потерей напора.

Двухсторонняя установка.

Легко закрывается.

Покрытие корпуса внутри и снаружи – эпоксидная смола.

Макс.рабочая температура +80°С.

Спецификация материалов:

  • корпус – чугун GGG-40 с шаровидным графитом;

  • корпус клина – чугун GGG-40, клин- EPDM;

  • шток – AISI 420;

  • маховик – чугун GGG-40;

  • уплотнения – EPDM, NBR.

СТОИМОСТЬ ФЛАНЦЕВЫХ КЛИНОВЫХ ЗАДВИЖЕК ИЗ ЧУГУНА GGG-40.



Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

  Артикул Температура °C R PN Цена
2102 09 80 2" PN16 93
2102 10 80 2 1/2" PN16 111
2102 11 80 3" PN16 116
2102 12 80 4" PN16 151
2102 13 80 5" PN16 203
2102 14 80 6" PN16 276
2102 16 80 8" PN16 446
2102 18 80 10" PN16 611

В случае, если задвижка монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.








КЛАПАНЫ ОБРАТНЫЕ ШАРОВЫЕ ФЛАНЦЕВЫЕ ИЗ ЧУГУНА GGG-40.

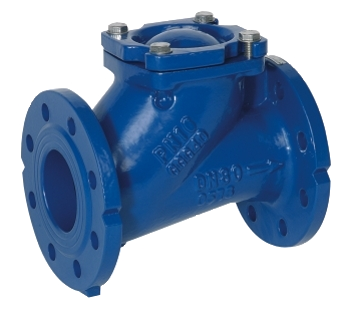

logo_genebre Клапан обратный шаровый Genebre

Клапан перекрывает поток возвратно-поступательным перемещением затвора в плоскости направления движения рабочей среды и перпендикулярно плоскости уплотнительной поверхности (седла).

Обратный шаровой клапан фланцевый предназначен для предотвращения в трубопроводах обратных потоков рабочей среды. Отличается простотой и надёжностью конструкции ввиду отсутствия трущихся между собой деталей, безударностью работы.
Запорным элементом служит металлический шар , покрытый полимером, с отрицательной плавучестью и само-фиксацией в крайних положениях. Клапаны данной конструкции эффективно работают даже при минимальном перепаде давлений. выдерживают температурные напряжения трубопроводов и большие перепады давления
Применяется: для густых зараженных, вязких рабочих сред, коммунальных и индустриальных стоков, систем распределения или и т.д. Допускается как горизонтальный, так и вертикальный монтаж на трубопровод. Максимальное рабочее давление- 16 бар, максимальная рабочая температура- 80°C.

Спецификация материалов:

  • корпус – чугун GGG-40 с шаровидным графитом;

  • уплотнение– NBR;

  • запорный шар алюминий или сталь в оболочке из NBR;

    СТОИМОСТЬ ОБРАТНЫХ ШАРОВЫХ ФЛАНЦЕВЫХ 2453.



    Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

      Артикул Температура °C R PN Цена
    2453 09 50 DN 50 PN16 82
    2453 10 300 DN 65 PN16 93
    2453 11 50 DN 80 PN16 118
    2453 12 50 DN100 PN16 146
    2453 13 50 DN125 PN16 227
    2453 14 50 DN150 PN16 292
    2453 16 50 DN200 PN16 662
    2453 18 50 DN250 PN16 1130

    В случае, если клапан монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.






    ДИСКОВЫЕ МЕЖФЛАНЦЕВЫЕ ОБРАТНЫЕ КЛАПАНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 2415.



    logo_genebre Клапан обратный межфланцевый дисковый Genebre

    Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен принципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых дисковых обратных клапанов больше и составляет 15?200мм. Межфланцевые дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также - вертикально и наклонно.


    Дисковые обратные клапаны модели 2415 отличаются минимальными размерами, минимальной потерей напора. Предназначены для установки на технических трубопроводах с целью автоматического перекрытия обратного потока среды.

    Могут быть установлены между фланцами DIN PN-16/40 и ANSI 150.

    Расстояние между фланцами согласно норме EN 558-1 S.49.

    Макc.рабочее давление 40/25 Kg / cm2.

    Спецификация материалов:

    • корпус-нержавеющая сталь AISI 316;

    • диск-нержавеющая сталь AISI 316;

    СТОИМОСТЬ КЛАПАНОВ ОБРАТНЫХ МЕЖФЛАНЦЕВЫХ 2415.



    Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

      Артикул R PN Цена
    2415 04 1/2" PN40 8
    2415 05 3/4" PN40 10
    2415 06 1" PN40 13,3
    2415 07 1 1/4" PN40 19,6
    2415 08 1 1/2" PN40 28,3
    2415 09 2" PN40 40,5
    2415 10 2 1/2" PN40 60,2
    2415 11 3" PN40 85,3
    2415 12 4" PN40 132

    В случае, если клапан монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.






    КОМПЕНСАТОРЫ АНТИВИБРАЦИОННЫЕ ФЛАНЦЕВЫЕ И ПРИВАРНЫЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ AISI 304.



    Компенсатор антивибрационный дисковый GenebreКомпенсатор антивибрационный приварной Genebre

    Компенсаторы антивибрационные модель 2835 (фланцевые), модель 2834 (приварные) (гибкие вставки) предназначены для снижения шума, вибрации, гидравлических ударов, для компенсации продольных и поперечных смещений, сдвигов. Они могут также использоваться в качестве компенсаторов температурных расширений трубопроводов в пределах деформаций, указанных в соответствующих технических описаниях.
    Компенсаторы изготовлены из специальной нержавеющей стали.
    Это обеспечивает повышенную стойкость к воздействию горячей воды и постоянную устойчивость давлению в течение длительного периода времени, защищают трубы от динамических и статических нагрузок, которые могут возникнуть из-за гидроудара, вибрации или деформации. Благодаря гнущемуся каркасу и легкости его деформирования компенсаторы могут быстро и легко присоединяться к трубопроводам, даже не смотря на возможные несоответствия между трубами (отклонения от оси, смещение). В случаях, когда трубы изготовлены из различных материалов, соединение их с использованием компенсаторов предотвращает возможность возникновения и развития электролитической коррозии.
    Рабочая среда: холодная и горячая вода, морская вода, транспортировка теплоносителя, среды с температурой до 300°C.

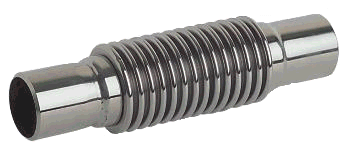

    2834 Компенсатор приварной из нержавеющей стали AISI 304.



    Соединения под приварку.

    Вибрация редуцирована.

    Макс.рабочее давление 16 Kg/cm2

    Макс.рабочая температура 300°C.

    Внутренний рукав препятствует чрезмерному напору и возможному накоплению продукта в мехах.

    Спецификация материалов:

    • соединение- нерж. сталь. 304;

    • гофрированная мембрана – нерж. сталь. 304;

    • внутренний рукав – нерж. сталь. 304.

    СТОИМОСТЬ КОМПЕНСАТОРОВ АНТИВИБРАЦИОННЫХ ПРИВАРНЫХ 2834.



    Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

      Артикул Температура °C R PN Цена
    2834 09 300 2" PN16 107
    2834 10 300 2 1/2" PN16 133
    2834 11 300 3" PN16 148
    2834 12 300 4" PN16 169
    2834 13 300 5" PN16 244
    2834 14 300 6" PN16 286
    2834 16 300 8" PN16 437

    В случае, если компенсатор монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.






    2835 Компенсатор фланцевый из нержавеющей стали AISI 304.



    Фланцевое соединение согласно нормам DIN PN 16.

    Сделан из нержавеющей стали марки AISI 304.

    Фланцы- гальванизированая углеродистая сталь.

    Вибрация редуцирована.

    Регуляторы.

    Максимальное рабочее давление 16 Kg/cm2.

    Максимальная рабочая температура 300°C.

    Внутренний рукав препятствует чрезмерному напору и возможному накоплению продукта в мехах.

    Спецификация материалов:

    • Концы мембраны- нерж. сталь. 304;

    • фланец- углеродистая сталь, гальванизация;

    • труба- углеродистая сталь, гальванизация;

    • гофрированная мембрана – нерж. сталь. 304;

    • внутренний рукав – нерж. сталь. 304;

    • шток- углеродистая сталь, гальванизация;

    • шайба- резина;

    • гайка- углеродистая сталь, гальванизация.

    СТОИМОСТЬ КОМПЕНСАТОРОВ АНТИВИБРАЦИОННЫХ ФЛАНЦЕВЫХ 2835.



    Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

      Артикул Температура °C R PN Цена
    2835 09 300 2" PN16 107
    2835 10 300 2 1/2" PN16 133
    2835 11 300 3" PN16 148
    2835 12 300 4" PN16 169
    2835 13 300 5" PN16 244
    2835 14 300 6" PN16 286
    2835 16 300 8" PN16 386

    В случае, если компенсатор монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.
