ЧАСТОТНЫЕ ПРЕОБРАЗОВАТЕЛИ НАСОСОВ.


Наш Сервисный Центр осуществляет подбор, продажу, монтаж, пусконаладочные работы, последующее сервисное обслуживание и ремонт частотных преобразователей фирм Vogel Pumpen (HYDROVAR), Grundfos, NASTEC, Italtechnica.

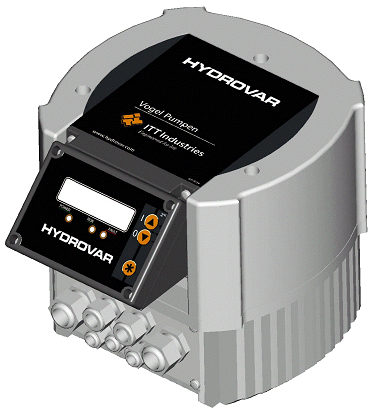

Частотные преобразователи HYDROVAR



Vogel Pumpen images/Hydrovar.png

HYDROVAR представляет собой интеллектуальную систему управления скоростью для непосредственного монтажа на двигатель представляет собой систему управления, которая точно адаптирует подачу воды, не требует дополнительных контроллеров и делает возможным любое соединение насосов: до 8-ми насосов Мастер или в комбинации Мастер-Ведомый.





Особенности и преимущества:

  • оптимальная гибкость, экономия при работе, приобретении и подключении;

  • простое управление и программирование благодаря улучшенной навигации меню и подсветке дисплея;

  • встроенная защита от сухого хода и отключение системы при разрыве трубопровода;

  • список ошибок с записью даты и времени, встроенное меню диагностики для просмотра значений температуры, тока и качества напряжения питания обеспечивают диагностику и анализ неисправностей;

  • простая сборка много-насосной системы до 8-ми насосов без какого-либо внешнего управляющего устройства или другой контролирующей системы;

  • регулирование по зонам с двумя подключаемыми датчиками реальных значений;

  • расширенное ручное управление, как с внешним, так и с внутренним заданием рабочих точек для разных скоростей;

  • автоматическая настройка параметров работы насоса при изменяющихся параметрах системы;

  • не требуется внешних шкафов управления, контакторов и устройств защиты двигателя;

  • включены все функции для гидравлического контроля;

  • поддерживает постоянное давление в системе для установок водоснабжения и повышения давления;

  • оптимальное охлаждение Hydrovar зависит от мощности и скорости насоса и обеспечивается вентилятором двигателя;

  • увеличенные интервалы обслуживания из-за уменьшенных нагрузок насоса и двигателя;

  • отличный способ монтажа Hydrovar позволяет производить очень простую, быструю и недорогую модернизацию уже установленных насосов;

Стоимость частотных преобразователей HYDROVAR (с монтажным комплектом):



Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

  Тип устройства Артикул U* (V) U** (V) Pmax (кВт) Imax (A Цена (eur)
HV2.015 M3-5 B-10R0-G-3-V*** 700012513 1x230 3x230 1.5 7.0 1209
HV2.022 M3-5 B-10R0-G-3-V*** 700013513RU 1x230 3x230 2.2 10.0 1333
PA 22 S-10 датчик давления 0 - 10 бар, 4-20 mA 709821010 125
PA 22 S-25 датчик давления 0 - 25 бар, 4-20 mA 709821020 125
PD 39-0,4S дифференциальный датчик давления 0-0,04 бар 709812060 697
PD 39-2S дифференциальный датчик давления 0 - 2 бар 709812040 535
PD 39-4S дифференциальный датчик давления 0 - 4 бар 709812010 535
PD 39-4M дифференциальный датчик давления 0 - 4 бар 709822010 473
HV 4.022 M3-5 B-10R0-G-3-V*** 700014513 3x400 3x400 2.2 5.7 1333
HV 4.040 M3-5 B-10R0-G-3-V*** 700016513RU 3x400 3x400 4.0 9.0 2408
HV4.055 M3-5 A-10R0-G-3-V*** 700017213RU 3x400 3x400 5.5 13.5 1939
HV 4.110 M3-5 B-10R0-G-3-V*** 700019513RU 3x400 3x400 11.0 23.0 2974

* напряжение питания HYDROVAR
** напряжение питания двигателя
Указанные модели имеют защиту от сетевых помех и снабжены дисплеем
Модели *** снабжены В-фильтром, платой реле

В случае, если преобразователь монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.

Установка непосредственно на электродвигатель возможна для диапазона мощностей от 1,1 до 22 кВт. Все устройства до 45 кВт имеются также в настенном исполнении.

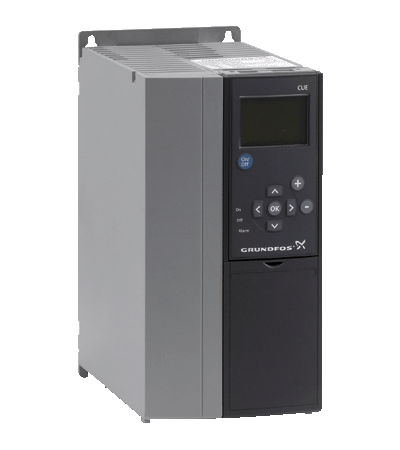

Частотные преобразователи CUE Grundfos (Дания).



Grundfos images/GrA4453.gif

Многофункциональный частотный преобразователь CUE внешнее устройство, разработан для обеспечения регулирования расхода широкого ассортимента насосов Grundfos. Имеет встроенный пропорционально-интегральный регулятор и те же самые функциональные возможности и пользовательским интерфейсом, что и насосы с электронным насосов управлением Grundfos.

Область применения:

  • погружные установки;

  • сточные воды;

  • водоснабжение;

  • взрывоопасные среды;

  • санитарно-техническое оборудование;

  • сферы применения, где нежелательно встроенное (интегрированное) управление;

  • подходит к существующим и вновь создаваемым насосам Grundfos, особенно для электродвигателей мощностью свыше 22 кВт или других устройств без внутреннего электронного управления.



Особенности и преимущества CUE, Грундфос:

  • Защита насоса от:

    • короткого замыкания;

    • перегрева и блокировки;

    • перегрузки по току;

    • переходных процессов питания;

    • неправильного направления вращения;

    • сухого хода (с внешним датчиком);

  • простота монтажа, запуска и управления;

  • наглядное руководство по запуску;

  • контроль смазки подшипников электродвигателя;

  • регулирование по постоянному давлению, расходу, температуре;

  • поддержка постоянного уровня перекачиваемой жидкости с функцией остановки при повышенном расходе;

  • поддержка постоянного уровня перекачиваемой жидкости без остановки независимо от расхода;

  • возможность применения в более чем 100 различных конфигурациях, охватывая диапазон мощности от 0,55 до 250 кВт;

  • возможность режима работы по пропорциональному давлению (перепад давления автоматически увеличивается при увеличении расхода);

  • функция останова при низком значении расхода;

  • классы защиты: IP 20/21, IP 54/55;

  • объединив два преобразователя CUE при помощи стандартного встроенного интерфейса GENIbus, можно реализовать функцию работа/резерв для двух насосов.

  • имеет четыре цифровых входа, два аналоговых входа, один аналоговый выход и два реле сигнализации

Стоимость частотных преобразователей CUE, Grundfos:



Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

  Мощность двигателя P2, кВт Номинальный ток In, A IP 20/21 № продукта Цена (eur) IP 54/55 № продукта Цена (eur)
0,55 1,8 96754675 547,00 96754704 922,00
0,75 2,4 96754676 586,00 96754705 932,00
1,1 3 96754677 675,00 96754706 949,00
1,5 4,1 96754678 772,00 96754707 1003,00
2,2 5,6 96754679 931,00 96754708 1194,00
3 7,2 96754680 1036,00 96754709 1390,00
4 10 96754681 1106,00 96754710 1582,00
5,5 13 96754692 1277,00 96754711 1791,00
7,5 16 96754693 1432,00 96754722 2172,00
11 24 96754694 1743,00 96754723 2533,00
15 32 96754695 1973,00 96754724 2970,00
18,5 37,5 96754696 2472,00 96754725 3555,00
22 44 96754697 2887,00 96754726 4018,00
30 61 96754698 3361,00 96754727 4504,00
37 73 96754699 4062,00 96754728 4738,00
45 90 96754700 4960,00 96754729 5200,00
55 106 96754701 6001,00 96754730 6289,00
75 147 96754702 6916,00 96754731 7245,00
90 177 96754703 8086,00 96754732 8462,0
110 212 96754649 8599,00 96754666 9693,00
132 260 96754651 10306,00 96754669 11707,00
160 315 96754662 12680,00 96754671 14301,00
200 395 96754663 15142,00 96754672 17079,00
250 480 96754665 19243,00 96754673 21555,00

В случае, если преобразователь монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.

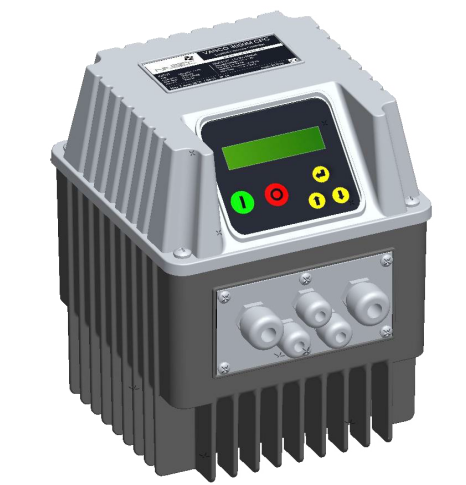

Частотный преобразователь Vasco, "Nastec" (Италия).



images/Vasco.png

Vasco представляет собой частотный преобразователь для защиты и управления насосными системами при помощи изменения частоты источника питания.

Может подключаться как к новым, так и уже действующим установкам с целью оптимизации расхода электроэнергии, для упрощения монтажа и удешевления системы, увеличения долговечности и надёжности оборудования. Vasco при подсоединении к любому стандартному насосу контролирует соответствующие параметры системы и определённые физические параметры ( давление, перепад давления, подачу, температуру и т.д.), не взирая на условия эксплуатации.

Устройство обеспечивает:

  • защиту от перегрузки и "сухого хода";

  • плавный пуск и остановку электродвигателя, что увеличивает ожидаемую долговечность системы и сокращает потребляемую мощность тока (т.е. пусковые токи асинхронного двигателя);

  • отображение входного тока и напряжения на дисплее устройства;

  • запись периода работы, ошибок и неполадок системы;

  • соединение нескольких преобразователей Vasco через интерфейс RS485 в систему из нескольких насосов;

  • управление приводами 2-х других насосов происходит на фиксированной скорости вращения(Direct On Line).

Стоимость частотных преобразователей Vasco, Nastec:



Цены на изделия указаны в EUR по курсу ЦБ на день заказа оплаты.

  Тип устройства Артикул Входное напряжение (V) Выходное напряжение (V) Потребляемая мощность (kW) Цена (eur)
VASCO 209 - 0100 3039000110 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 485
VASCO 209 - 0110 3039000210 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 502
VASCO 209 - 0111 3039000510 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 577
VASCO 209 - 0120 3039000310 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 521
VASCO 209 - 0121 3039000410 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 596
VASCO 209 - 0130 3039000710 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 538
VASCO 209 - 0131 3039000610 1x230 1x230 / 3x230 1,1 kW / 1,5 kW 613
VASCO 214 - 0100 3000640110 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 690
VASCO 214 - 0110 3000640210 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 707
VASCO 214 - 0111 3000640510 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 782
VASCO 214 - 0120 3000640310 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 726
VASCO 214 - 0121 3000640410 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 801
VASCO 214 - 0130 3000640710 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 743
VASCO 214 - 0131 3000640610 1x230 1x230 / 3x230 1,1,kW / 3,0 kW 818
VASCO 409 - 0100 3000690110 3x400 3x400 4,0 kW 1280
VASCO 409 - 0110 3000690210 3x400 3x400 4,0 kW 1297
VASCO 409 - 0111 3000690510 3x400 3x400 4,0 kW 1372
VASCO 409 - 0120 3000690310 3x400 3x400 4,0 kW 1316
VASCO 409 - 0121 3000690410 3x400 3x400 4,0 kW 1391
VASCO 409 - 0130 3000690710 3x400 3x400 4,0 kW 1333
VASCO 409 - 0131 3000690610 3x400 3x400 4,0 kW 1408
VASCO 414 - 0100 3021000110 3x400 3x400 5,5 kW 1750
VASCO 414 - 0110 3021000210 3x400 3x400 5,5 kW 1788
VASCO 414 - 0111 3021000510 3x400 3x400 5,5 kW 1863
VASCO 414 - 0120 3021000310 3x400 3x400 5,5 kW 1790
VASCO 414 - 0121 3021000410 3x400 3x400 5,5 kW 1865
VASCO 414 - 0130 3021000710 3x400 3x400 5,5 kW 1828
VASCO 414 - 0131 3021000610 3x400 3x400 5,5 kW 1903
VASCO 418 - 0100 3022000110 3x400 3x400 7,5 kW 2050
VASCO 418 - 0110 3022000210 3x400 3x400 7,5 kW 2088
VASCO 418 - 0111 3022000510 3x400 3x400 7,5 kW 2163
VASCO 418 - 0120 3022000310 3x400 3x400 7,5 kW 2090
VASCO 418 - 0121 3022000410 3x400 3x400 7,5 kW 2165
VASCO 418 - 0130 3022000710 3x400 3x400 7,5 kW 2128
VASCO 418 - 0131 3022000610 3x400 3x400 7,5 kW 2203
VASCO 425 - 0100 3020000110 3x400 3x400 11 kW 2150
VASCO 425 - 0110 3020000210 3x400 3x400 11 kW 2188
VASCO 425 - 0111 3020000510 3x400 3x400 11 kW 2263
VASCO 425 - 0120 3020000310 3x400 3x400 11 kW 2190
VASCO 425 - 0121 3020000410 3x400 3x400 11 kW 2265
VASCO 425 - 0130 3020000710 3x400 3x400 11 kW 2228
VASCO 425 - 0131 3020000610 3x400 3x400 11 kW 2303
VASCO 430 - 0100 3023000110 3x400 3x400 15 kW 2500
VASCO 430 - 0131 3023000210 3x400 3x400 15 kW 2538
VASCO 425 - 0131 3020000310 3x400 3x400 15 kW 2613
Монтажный комплект в комплекте с вентилятором охлаждения VASCO 209/214 36
Монтажный комплект в комплекте с вентилятором охлаждения VASCO 409 36
Монтажный комплект в комплекте с вентилятором охлаждения VASCO 414/418/425 40

В случае, если преобразователь монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.



Структура обозначения ПЧ VASCO:



VASCO 409 -0130, где:


409 - модель ПЧ,

препоследняя цифра - в данном случае -3 0- без крепёжного комплекта, 1- крепление на мотор, 2- крепление на стену, 3- крепление на мотор и на стену

последняя цифра - в данном случае -0 - наличие датчика давления 0- без датчика давления, 1 -с датчиком давления.




Частотный преобразователь Sirio, Italtechnica.



images/SIRIO.png

Sirio представляет собой разработанное на базе инверторной технологии электронное устройство, которое осуществляет останов и запуск электродвигателя насоса. Благодаря использованию подобной технологии, устройство может модулировать частоту (Гц) тока, питающего электродвигатель, для изменения частоты вращения электродвигателя (об/мин) в соответствии с требуемым расходом воды.
Таким образом, всегда поддерживается постоянная величина давления, поступающего к потребителям. Энергопотребление электродвигателя всегда пропорционально действительной потребности системы, что приводит к заметной экономии электроэнергии..










Особенности и преимущества:

  • постоянное давление благодаря изменяемой частоте вращения электродвигателя насоса;

  • экономия электроэнергии благодаря снижению мощности, потребляемой насосом;

  • плавный запуск и останов насоса снижает гидроудар;

  • защита насоса от «сухого» хода в случае нехватки воды на входе;

  • автоматический перезапуск при «сухом» ходе, автоматическое восстановление после отказа

  • эффективный контроль утечек для защиты насоса в случае повторяющихся перезапусков;

  • цифровой дисплей для отображения значения давления

  • светодиодная индикация режима работы/аварийного режима, аварийная сигнализация на дисплее;

  • дополнительный вывод для дистанционного управления, парного подключения или установки двойной уставки;

  • программируемое изменение направления вращения (не требуется изменение электрических соединений);

  • извлекаемые контакты для облегчения подключения;

  • возможность сопряжения двух устройств для создания системы поддержания давления.

Стоимость частотных преобразователей Sirio, Italtechnica:



Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

  Тип устройства Артикул Цена (eur)
SIRIO ENTRY 1,5 kW, Uвх - 1x230B, Uвых - 1х220В,1 1/4" (Италия) SR22251-MM-000 291
SIRIO 2,2 kW, Uвх - 1x230B, Uвых - 3х220В,1 1/4"(Италия) SR23251-MM-000 398
SIRIO, 2.2 kW, Uвх - 1x230B, Uвых - 3х220В в комплекте с проводом для соединения 2-х устройств между собой (Италия) SR23251-MM-010 403
MITO 230V-160V, 50Гц, (Италия) MT-XX-1-MM-000 183
